19 英寸的设计节省了空间，使工厂建设者更容易集成激光设备，从而使其成为标准的工业工具。无论是在传统的控制柜中，还是在加工站中，或是在相互连接的生产车间的传送带下，创新的设计都使 LDM 二极管激光器能够集成到任何生产区域中。它不需要额外的空间，因此非常适合 OEM 应用。

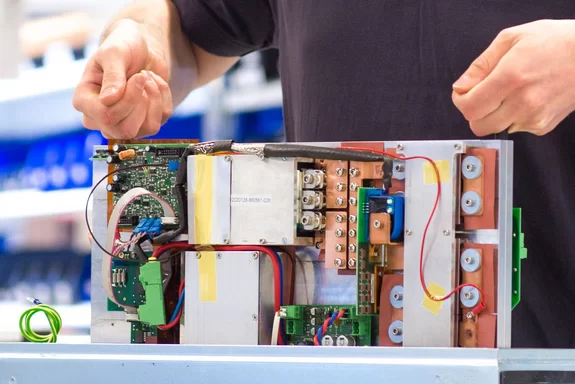

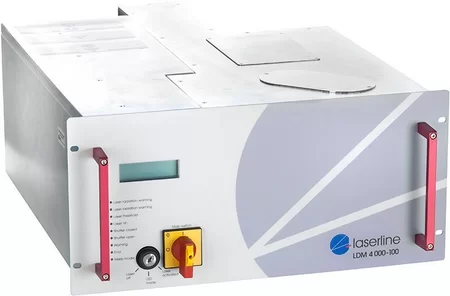

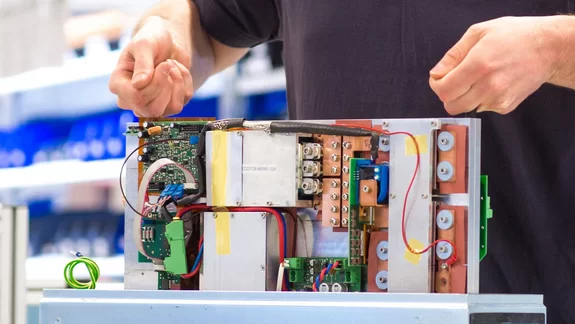

因此，LDM 系列光纤耦合 OEM 模块的系统设计以紧凑、可靠和易于集成为重点。LDM 是一个 19 英寸机架式激光器，大小相当于一台 PC。它包括二极管堆栈、光纤耦合单元、电源、冷却装置以及用于监控激光器的微电子元件。
Laserline 再次为紧凑型高功率二极管激光器设定了标准，提高了 7 U 插件系统中 LDM 产品系列的性能。光纤耦合二极管激光器 LDM 的光束品质可与灯泵浦固体激光器相媲美，但光电转换率却比后者高出十倍，而且体积仅为后者的一小部分。功能齐全的标准化信号接口使操作非常简单，突出了以用户为导向的产品理念。
LDM 模块基于久经考验、不断发展的 Laserline 二极管技术。如今，该技术已在全球多个应用领域得到广泛应用，并具有高可靠性和系统稳定性的特点。因此，Laserline 的二极管激光器的激光二极管保修期为两年。如有需要，还可延长保修期。
LDM 产品理念的主要要素是用户友好性。激光系统的微型化明显降低了投资和运行成本。LDM 二极管激光器潜力很大，不仅可以替代现有的激光应用，还可以替代焊接、修复焊接或热处理等传统工艺。
光学规格
| 最大输出功率最大输出功率 | 1.500 W | 3.000 W | 4.000 W | 6.000 W | 10.000 W | |
|---|---|---|---|---|---|---|
| 光束品质 | 20 mm.mrad | 30 mm.mrad | 40 mm.mrad | 60 mm.mrad | 100 mm.mrad | |
| 可提供其他激光功率和适合加工的光束品质 | ||||||
| 光纤 | 400 微米[NA 0,1］ | 600 微米[NA 0,1］ | 400 微米[NA 0,2］ | 600 微米[NA 0,2］ | 1.000 µm[NA 0,2］ | |
| 光纤长度 | 10m、20m、30m、50m、100m，其他长度可根据要求提供 | |||||
| 功率稳定性 | 2 小时内 < ± 2 | |||||
| 波长范围 | 900 纳米至 1.080 纳米 | |||||
技术参数

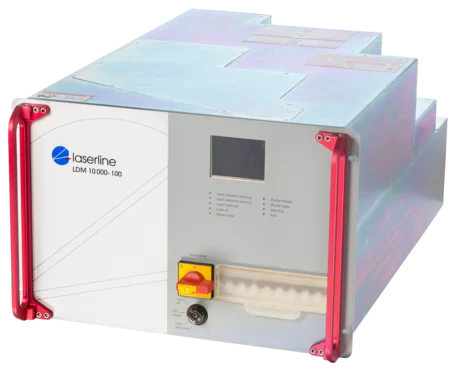

| VG5H | 重量约 50 千克，尺寸19 英寸机架安装，5 HE（220 毫米），636 毫米深 |
|---|---|
| VG7H | 重量约 110 千克，尺寸：19 英寸机架安装，7 HE（312 毫米），766 毫米深：19 英寸机架安装，7 HE（312 毫米），766 毫米深 |

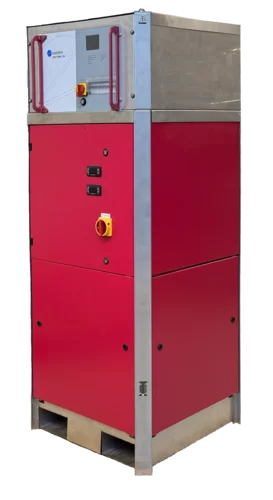

LDM 独立解决方案是一种功能齐全的激光源，配有集成的水/气冷却系统。该集成解决方案可配备激光功率高达 10 kW 的 LDM 二极管激光器，还包括用于加工镜组的液压分离式冷却回路，以及水冷功率计的连接。
LDM 独立解决方案的占地面积仅为 0.5 m²，是一种非常紧凑和灵活的激光装置。它可以轻松地安装在生产环境中，无需额外的技术基础设施。只需连接电源即可运行。
紧凑型 19 英寸抽拉式模块 LDM 是原始设备制造商的理想选择，因为这些模块体积小、性价比高且功能强大，易于集成到生产系统中。在这里可以找到使用 LDM 二极管激光器的常见应用。
